一、硅鉬棒電加熱元件的特性（理化特性）；

1、硅鉬棒在高溫時(1500度以上)有些軟化，低溫時又硬又脆；

2、硅鉬棒阻性電熱元件是一種以二硅化鉬為基礎(chǔ)制成的耐高溫、抗氧化的電阻發(fā)熱元件,具有獨特的高溫抗氧化性。

3、在氧化氣氛下、最高使用溫度為1800℃.硅鉬棒電熱元件的電阻隨著溫度升高而迅速增加，當(dāng)溫度不變時電阻值穩(wěn)定。在正常情況下元件電阻不隨使用時間的長短而發(fā)生變化，因此，新舊硅鉬棒電熱元件可以混合使用。（電阻溫度系數(shù)）

二、一般的硅鉬棒電加熱系統(tǒng)

1、硅鉬棒電加熱系統(tǒng)的電氣部件一般都有變壓器，且是用于降壓。

硅鉬棒的電阻溫度系數(shù)比一般的電加熱元件大，常溫狀態(tài)下，電阻值很小，若加高壓會產(chǎn)生大電流燒壞硅鉬棒；溫度升高后硅鉬棒電加熱原件的電阻隨著溫度升高而迅速增加，這時就可以加大電壓。所以硅鉬棒電加熱的電壓一般都經(jīng)過變壓器降壓進行供電，以保護硅鉬棒不會損壞。

2、硅鉬棒電加熱系統(tǒng)的控制方式宜采用移相觸發(fā)

硅鉬棒的電加熱控制方式宜采用移相觸發(fā)方式，由于過零觸發(fā)的通斷控制方式會在接硅鉬棒負載的變壓器二次側(cè)產(chǎn)生逆變電壓，該電壓會疊加在輸出的電壓上，會產(chǎn)生較大的電壓加載到電加熱的硅鉬棒上，而產(chǎn)生大電流，導(dǎo)致硅鉬棒的損害。

三、硅鉬棒電加熱爐的升溫步驟

1、電加熱爐完成烘爐后就可正式啟動升溫。

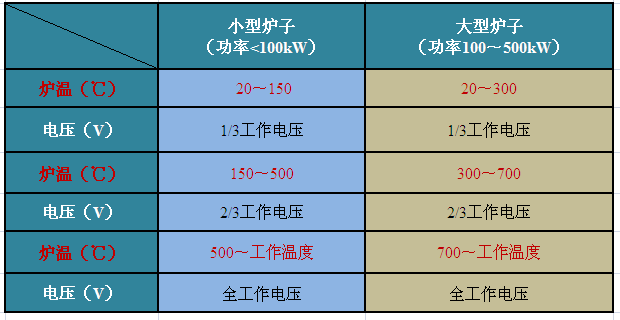

為了避免過大電流沖擊而使電器設(shè)備損壞，因此建議采用下表步驟及參數(shù)進行電爐啟動：

注意：在換檔時不能時間太長，一般元件溫度不能下降 300C～400C，否則，容易引起電流沖擊而損壞電器設(shè)備。

2、高溫電爐硅鉬棒電加熱流程（實際使用參數(shù)）

高溫電爐硅鉬棒電加熱流程分為兩段：

1、小于300度按手動輸出控溫；

2、大于300度切換至?xí)r間程序控溫。

（1）、小于300度按手動輸出控溫

開始上電，切換到手動狀態(tài)，調(diào)整輸出值為5%，并實時觀察電流（該電流為負載實際電流，注意與KSY-P界面顯示電流的區(qū)別），50度以上10%，100度以上25%；前20Min電流不超過50A即1/3的工作電壓；前1小時電流不超過100A即2/3的工作電壓。注意： 300度以內(nèi)按此方式升溫。

（2）、大于300度切換至?xí)r間程序控溫

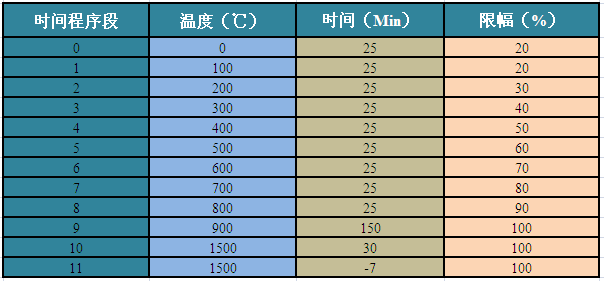

手動調(diào)溫度到300度以上之后，切換到時間程序模式，按時間程序來控制，其控制參數(shù)設(shè)置如下：

http://m.dongyamoca.cn/product-6.html
